Данный тип решеток применяется в составе комплекса механической очистки сточных вод и предназначен для установки вертикально в канал. Наиболее часто решетки РВГО выполняют функцию защиты оборудования, установленного по потоку сточных вод за РВГО, например, решеток тонкой очистки или насосов.

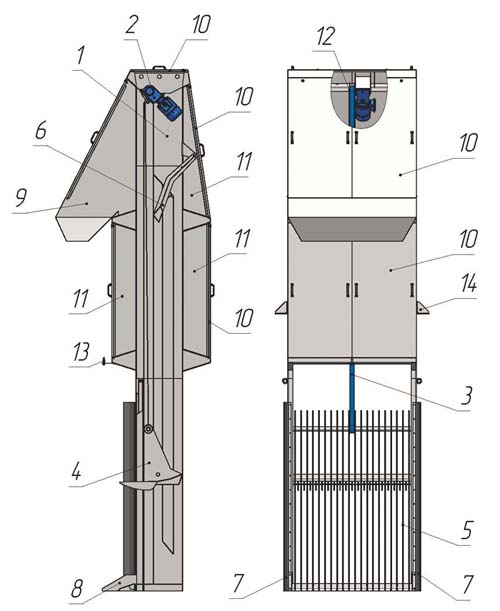

Рисунок 1. Принципиальное устройство решетки РВГО

1 – Корпус решетки; 2 – Мотор-редуктор; 3 – Ленточная стропа; 4 – Ковш с гребенками; 5 – Фильтровальный экран с рамой; 6 – Очиститель; 7 – Резиновый фартук-уплотнитель; 8 – Порог; 9 – Защитный кожух склиза; 10 – Крышка; 11 – Боковые вставки; 12 – Барабан лебедки; 13 – Датчик уровня воды перед решеткой; 14 – Опоры.

Основным несущим элементом решетки является корпус решетки. Корпус решетки состоит из боковин, изготовленных в виде цельногнутого профиля, днища и верхних балок. На боковинах корпуса сделаны направляющие для перемещения вдоль них фильтровального экрана и ковша с гребенками. К корпусу также крепятся порог, опоры, узел очистки ковша, привод с лебедкой, защитные кожуха и резиновые фартуки-уплотнители.

Корпус решетки устанавливается вертикально без зазора на дно канала и фиксируется к борту канала анкерами через неподвижные опоры. Зазор между корпусом решетки и вертикальными стенками канала перекрывается резиновыми фартуками-уплотнителями. В нижней части корпуса перед экраном находится порог, задача которого направлять крупные загрязнения выше места захода гребенок ковша в фильтровальный экран.

Фильтровальный экран сварной, собран из ламелей прямоугольного сечения на своей раме, за счет чего имеется возможность подъема по направляющим всего экрана над каналом для обслуживания в процессе эксплуатации. Фильтровальный экран не имеет поперечных элементов жесткости находящихся в потоке сточных вод.

Задержанные фильтрующим экраном механические загрязнения снимаются с него ковшом с гребенками – перемещаясь в направляющих рамы снизу-вверх ковш с гребенками снимает загрязнения с фильтрующего экрана и поднимает их над каналом. Очистка фильтровального экрана осуществляется с его обратной стороны по отношению к потоку сточных вод, что препятствует «проталкиванию» задержанных загрязнений на сторону очищенного потока. Гребенки ковша полностью прочищают прозоры между ламелями экрана и выходят за его переднюю поверхность на 200 – 250 мм, что позволяет извлекать из сточных вод крупные предметы, задержанные экраном.

Очистка ковша от уловленных загрязнений происходит за счет очистителя, который соскребает их с поверхности ковша и гребенок в верхней части решетки над каналом. Уловленные загрязнения счищаются перед решеткой – на сторону над неочищенным потоком сточных вод. Далее отходы, направляемые защитным кожухом склиза, подаются на транспортирующее устройство или в мусороприемник.

После очистки ковш остается в своем верхнем положении, пока не поступит сигнал от датчика уровня воды перед решеткой или настраиваемого таймера (какое из событий наступит раньше). При получении сигнала ковш начинает опускаться сверху-вниз и в нижнем положении (на дне канала) его гребенки проходят сквозь прозоры фильтровального экрана и далее опять начинается цикл очистки экрана. Циклы работы решетки РВГО показаны на рисунке 2.

Рисунок 2. Циклы работы решетки РВГО

Перемещение ковша с гребенками вверх-вниз и вниз-вверх по направляющим обеспечивается за счет наматывания на лебедку с приводом ленточной стропы, которая одним концом закреплена на барабане лебедки, а другим концом к ковшу. Контакт ковша с направляющими осуществляется через специальные ползуны, изготовленные из высококачественного износостойкого полимерного материала ZEDEX.

Над каналом все движущиеся элементы решетки закрыты защитными кожухами, боковыми вставками и защитным кожухом склиза.

Решётка оснащается и поставляется системой автоматического управления – шкаф управления, выносной пульт, ультразвуковой датчик уровня, бесконтактные датчики остановки привода. Система управления обеспечивает работу решётки в автоматическом и ручном режимах, а также защиту от нештатных режимов работы, отключающую питание привода и подающую аварийный световой сигнал. С целью снижения износа механизмов привода в системе управления предусмотрен режим плавного пуска преобразователем частоты.

Все детали и узлы решетки РВГО, контактирующие с водой и уловленными загрязнениями, стандартно изготавливаются из нержавеющей стали AISI 304 (опционально AISI 316).

Возможно изготовление решёток РВГО с нестандартными размерами и техническими характеристиками под индивидуальные требования Заказчика после предварительной проработки конструкции и согласования методов транспортировки, монтажа и других технических условий.

Примеры наиболее часто встречающихся вариантов установки решеток РВГО показаны на рисунке 3.

Рисунок 3. Наиболее часто встречающиеся варианты установки решеток РВГО

При установке решеток РВГО в очень глубокие каналы корпус решетки состоит из нескольких секций – нижней, верхней и промежуточных. На месте монтажа секции устанавливаются одна на другую, начиная с нижней, собираются вместе на болтовых соединениях и фиксируются анкерами к бортам канала или задней стенки канала.
