Бункер для кека

Бункер кека предназначен для накопления и кратковременного хранения обезвоженного осадка и представляет собой емкость с загрузкой сверху и выгрузкой снизу.

Конструкция, форма и размеры бункера кека зависят от многих факторов: компоновки сооружения, требуемого времени для накопления кека, способов загрузки и выгрузки, типа несущих конструкций здания, физических свойств кека (влажность, объемная масса, угол естественного откоса), а также экологических и экономических требований. В связи с этим бункер кека относится к продукции, разработка и изготовление которой индивидуально для каждого объекта.

Чаще всего конструктивно бункер кека представляет собой комбинированную емкость – верхняя часть имеет прямоугольный вид в плане (все стенки вертикальные), а нижняя часть имеет вид трапецеидальной призмы (боковые стенки наклонные).

Так же бункер может быть с цилиндрической верхней частью и нижней частью в виде усеченного конуса.

Подача кека осуществляется в верхнюю часть бункера. Верхняя часть может быть закрытой или открытой. В некоторых случаях требуется обустройство бункера кека питателем, который распределяет кек по всему объему бункера.

Нижняя часть бункера оснащается запорным устройством. Для круглых и небольших прямоугольных бункеров это, как правило, плоский бункерный затвор с электрическим или ручным приводом. Для больших бункеров могут быть различные варианты – группа (несколько) плоских затворов, ковшевой затвор и др.

Кек имеет  склонность прилипать к стенкам бункера и образовывать при выгрузке «свод». Для предотвращения этих явлений бункера в нижней части оснащаются различными механизмами препятствующими образованию свода и облегчающими выгрузку – лопастными ворошителями-дозаторами, шнековыми ворошителями или на наклонные стенки нижней части устанавливаются вибраторы с электрическим приводом.

На рисунке 1 приведен пример бункера для накопления 48 м3 кека с лопастным ворошителем-дозатором и ковшевым затвором. На рисунке 2 приведен пример прямоугольного в плане бункера для накопления 16 м3 кека с плоским затвором, а на рисунке 3 пример круглого в плане бункера для накопления 8 м3 кека с плоским затвором и вибраторами на конической нижней части.

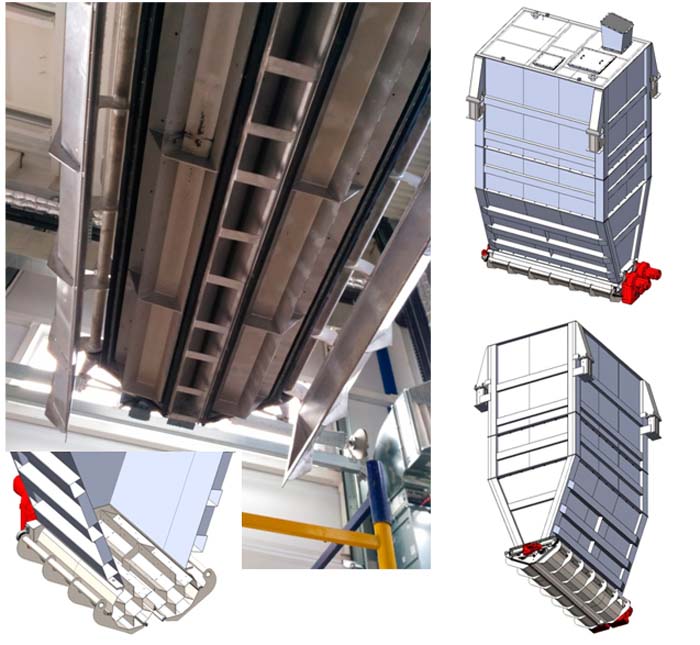

Бункер для накопления кека с лопастным ворошителем

Рисунок 1. Пример бункера для накопления 48 м3 кека с лопастным ворошителем-дозатором и ковшевым затвором

Пример прямоугольного в плане бункера для накопления кека с плоским затвором

Рисунок 2. Пример прямоугольного в плане бункера для накопления 16 м3 кека с плоским затвором

Рисунок 3. пример круглого в плане бункера для накопления 8 м3 кека с плоским затвором и вибраторами на конической нижней части.
