Конвейер винтовой безосевой ЭВК
Предназначен для горизонтального и наклонного транспортирования сыпучих и вязких материалов на коммунальных и промышленных предприятиях по очистке сточных и технических вод.
Конвейер обеспечивает перемещение отходов обезвоженного осадка влажностью 30…80%, а также других сыпучих/зернистых (0,5–6 мм) и мелкокусковых (6–80 мм) материалов.
Транспортировку отходов или других материалов вдоль оси конвейера обеспечивает безосевой шнек с наружным диаметром.

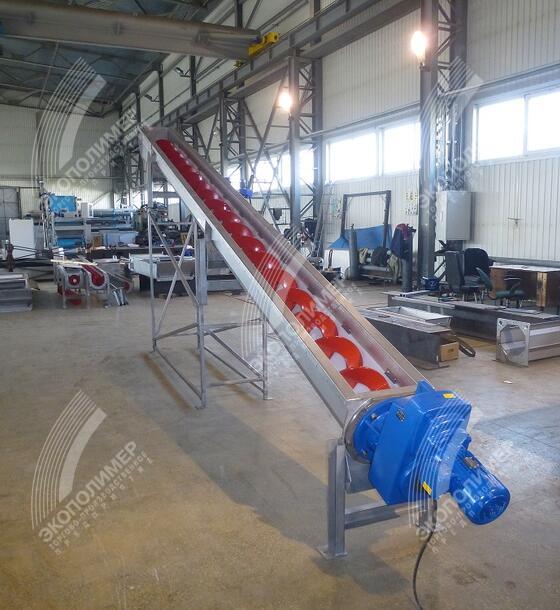

По пространственному положению конвейер может быть горизонтальным или наклонным к горизонту, на угол до 35°. По расположению привода конвейеры могут быть двухкомпоновочных схем: толкающей – с направлением транспортировки от привода и тянущей – с направлением транспортировки к приводу.
Внешний вид и основные элементы конвейера ЭВК
1 – загрузочная воронка; 2 – защитное ограждение; 3 – крышка; 4 – фланец соединения секций; 5 – струбцины; 6 – привод; 7 – безосевой шнек; 8 – футеровка из вкладышей; 9 – опоры конвейера.
Корпус конвейера выполнен из отдельных секций в виде желоба полукруглой формы, которые соединяются между собой при помощи фланцев и имеют футеровку из сменных вкладышей. Внутри корпуса расположен безосевой шнек, приводимый во вращение электроприводом, который крепится через фланец к одному из торцов корпуса ЭВК.
В зависимости от требований и условий применения (длина транспортирования, тип, размеры и расположение сопрягаемого оборудования), конвейер может иметь разное количество и конструктив секций корпуса, а также одну или несколько загрузочных воронок и разгрузочных окон.

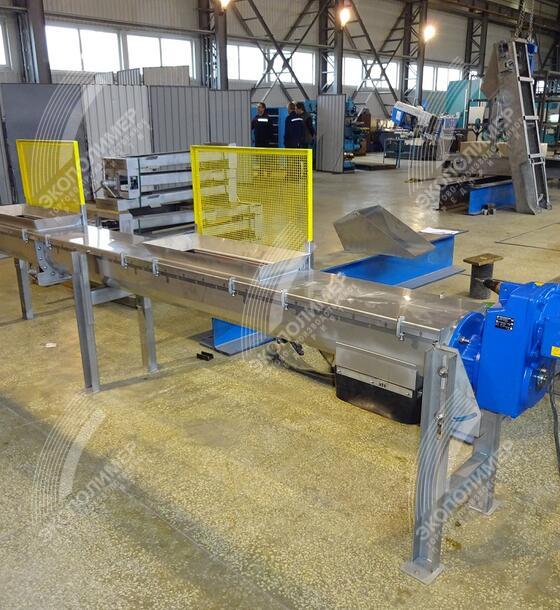

Сверху конвейер накрыт глухими крышками или крышками с загрузочными воронками, которые крепятся к корпусу быстросъемными струбцинами. Загрузочные воронки имеют защитное ограждение. Разгрузка конвейера ведется через разгрузочное окно (патрубок) и может осуществляться вниз или в осевом направлении конвейера.
Опоры конвейера ЭВК: а – базовая; б - промежуточная
1 – ложемент; 2 – ножка; 3 – болтовое соединение для регулировки.
Конвейер устанавливается на опорах, конструкция которых обеспечивает возможность регулировки положения конвейера по высоте. Базовая опора прикреплена к фланцу приводной секции корпуса со стороны привода – она не имеет возможности перестановки в другое место, но имеет возможность регулировки угла установки конвейера. Остальные промежуточные опоры конвейера могут быть переставлены по длине конвейера с шагом 125 мм в требуемое по условиям монтажа место.
Безосевой шнек конвейера изготовлен из высококачественной износостойкой листовой стали S355JR (EN10027-1), толщиной от 12 до 30 мм. Футеровка конвейера изготавливается из листового высокомолекулярного полиэтилена РЕ-1000 толщиной от 10 до 20 мм. Остальные части конвейера изготовлены из нержавеющих сталей (AISI 304, AISI 321).
В комплект поставки конвейера входит шкаф управления и выносной пульт управления, которые обеспечивают его работу в ручном и автоматическом режимах, а также защиту оборудования от нештатных режимов работы. Также конвейер оснащается аварийным тросовым выключателем.
Конвейеры ЭВК имеют два стандартных исполнения – ЭВК-200 и ЭВК-300 с наружным диаметром безосевого шнека 200 мм и 300 мм соответственно. Конвейер ЭВК-200, как правило, используется для транспортирования отходов уловленных на решетках предварительной механической очистки. Конвейер ЭВК-300, в основном, используется для транспортирования обезвоженного осадка. Требуемая производительность конвейеров обеспечивается за счет подбора приводов с разными оборотами вращения выходного вала.
Для особых условий работы могут быть изготовлены конвейера с наружным диаметром безосевого шнека до 800 мм.
Наименование характеристики | Ед. изм. | Значение | |
ЭВК 200 | ЭВК 300 | ||
Производительность | м3/ч | 2…4 | 3…12 |
Диаметр шнека, D | мм | 200 | 300 |
Номинальная частота вращения шнека | об/мин | 21…23 | 11…26 |
Потребляемая мощность привода | кВт | 1,5…5,5 | 2,2…5,5 |
Длина транспортера | м | 2…30 | 2…30 |
Габаритная ширина | мм | 567 | 667 |
Высота загрузки (от пола до загрузочной воронки) | мм | 750…1100 | |
Угол подъёма к горизонту при наклонном транспортировании | град. | до 35 | |
Степень защиты привода и электрокомпонентов | - | IP 55 (возможно IP66) | |
Климатическое исполнение по ГОСТ 15150 | - | УХЛ4 | |
Электропитание | В / Гц | 380 / 50 | |
- коррозионная стойкость;
- надежность конструкции;
- использование безосевого спирального вала, позволяющего избежать его засорения;
- полностью закрытая конструкция винтового транспортера, предотвращающая распространение запахов;
- полная автоматизация и синхронизация работы с сопутствующим оборудованием (например, с решетками).

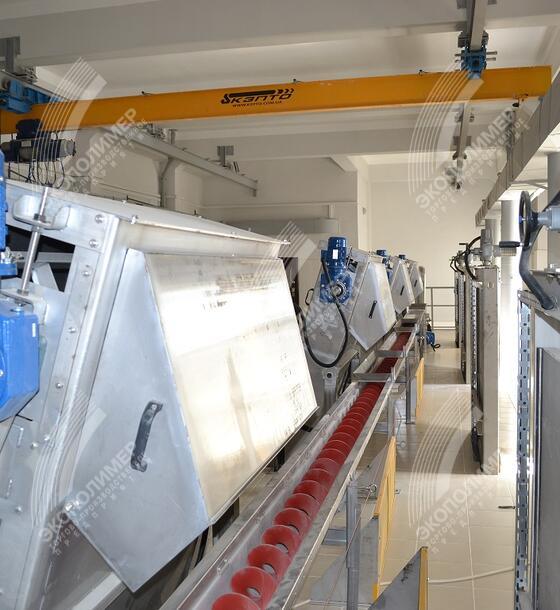

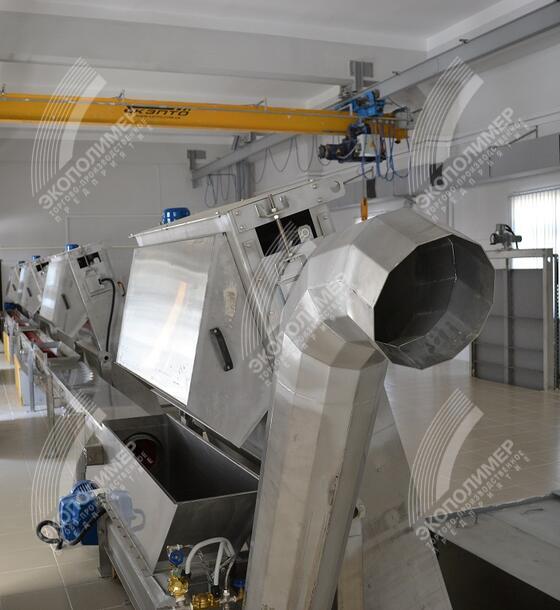

Объект | Город | Год | Поставленное оборудование |
МПП ВКХ «Орелводоканал» | Орел | 2025 | Конвейер винтовой ЭВК 2-200-10-З-1 – 1 шт. |
ООО «Самарские коммунальные системы» | Самара | 2025 | Конвейер винтовой ЭВК 2-200-10, 25-3-1 – 1 шт. |
АО «ПТО ГХ» | Дубна, Московская область | 2025 | Конвейер винтовой ЭВК 2-200-12,5-3-1 – 2 шт. |
ГУП Чувашской Республики «БОС» Минстроя Чувашии | Новочебоксарск, Чувашия | 2025 | Конвейер винтовой ЭВК 4-300-21,25-4-1 – 1 шт., Конвейер винтовой ЭВК 2-200-21,75-4-1 – 1 шт. |
МУП «Тепло Коломны» | Коломна, Московская область | 2025 / 2014 | Конвейер винтовой ЭВК 2-200-9-3-1 – 1 шт. Конвейер винтовой ЭВК 2-200-6,5-1-1 – 1 шт. Конвейер винтовой ЭВК 2.200.9,8.3.1 – 1 шт. |
ОДО «Акваэкология» | Могилев, Беларусь | 2024 | Конвейер ЭВК 2-200-13-3-1 – 1 шт. |
ООО «Шексна-Водоканал» | Шексна, Вологодская область | 2024 | Конвейер ЭВК 4-300-12-3-1 – 1 шт. Конвейер ЭВК 2-200-6-2-1 - 1 шт. |
ТОО «Ecolos Engineering» | Астана, Казахстан | 2024 | Конвейер винтовой ЭВК 2-200-6,5-2-1 – 1 шт. |
АО «Мосводоканал», КНС «Строгино» | Москва | 2024 | Конвейер винтовой ЭВК 2-200-4,5-2-1 – 2 шт. Конвейер винтовой ЭВК 2-200-2,25-1-1 – 1 шт. Конвейер винтовой ЭВК 2-200-3,5-1-1 – 2 шт. |
ООО «Концессии Водоснабжения Геленджик» | Геленджик, Краснодарский край | 2024 | Конвейер винтовой ЭВК 2-300-11,5-4-1 – 1 шт. Конвейер винтовой ЭВК 2-300-14,75-5-1 – 1 шт. Конвейер винтовой ЭВК 2-300-12,25-1-1 – 1 шт. |
МУП «Водоканал» | Троицк, Московская область | 2024 | Конвейер винтовой ЭВК 9-300-23,75-2-1 – 1 шт. Конвейер винтовой ЭВК 9-300-12-1-1 – 1 шт. |
АО «Мосводоканал», КНС «Север 1» | Москва | 2024 | Конвейер винтовой ЭВК 2-200-1,5-1-1 – 2 шт. |
ООО «Амурские коммунальные системы» | Благовещенск | 2024 / 2023 / 2021 | Конвейер винтовой ЭВК 2-200-4,5-2-1 – 1 шт.; Конвейер ЭВК 2-200-9-3-1 – 2 шт.; Конвейер винтовой ЭВК 2-200-5-2-1 – 2 шт.; Конвейер винтовой 2-200-4.25-2-1 – 1 шт.; Конвейер винтовой ЭВК 2-200-10-2-1 - 1 шт. |
АО «Нижегородский водоканал» | Нижний Новгород | 2023 | Конвейер винтовой ЭВК 4-300-32-2-1 – 1 шт. Конвейер винтовой ЭВК 4-300-19,5-3-1 – 1 шт |
МУП «Производственное объединение водоснабжения и водоотведения» г. Челябинска (МУП «ПОВВ») | Челябинск | 2023 | Конвейер винтовой ЭВК 2-200-25-6-1 – 1 шт.; |
МУП «Астрводоканал» | Астрахань | 2023 | Конвейер ЭВК 2-200-12,5-3-1 – 2 шт. |
ООО «КрасКом» | Красноярск | 2023 / 2021 | Конвейер винтовой ЭВК 2-200-10-3-1 – 1 шт. Правобережные КОС: Левобережные КОС: |
ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез» | Кстово, Нижегородская область | 2023 | Конвейер винтовой ЭВК 9-300-8,5-3-2 - 1 шт. |
ООО «Тепловодоканал» | Глазов, Республика Удмуртия | 2023 / 2016 | Конвейер винтовой ЭВК 2-200-8,25-2-1 – 1 шт.; |
ООО «Иркутский завод полимеров» | Усть-Кут, Иркутская область | 2023 | Конвейер винтовой ЭВК 4-300-11-4-1 – 1 шт. |
АО «Ионообменные технологии» | Кингисепп, Ленинградская область | 2023 | Конвейер винтовой ЭВК 4-300-3,7-1-1 - 1 шт. |
МУ ОП «Рефтинское» | Рефтинский, Свердловская область | 2023 | Конвейер винтовой ЭВК 2-200-7-2-1 – 1 шт. |
ООО «Тверь Водоканал» | Тверь | 2022 | Конвейер винтовой ЭВК 2-400-8,5-1-1 – 1 шт. |
ООО «РКС-Тамбов» | Тамбов | 2022 | Конвейер винтовой ЭВК 2-200-10,5-3-1 - 1шт. |
ООО «Новая городская инфраструктура Прикамья» | Пермь | 2022 | РНС-3: |
ООО «Алабуга Девелопмент» | Елабуга, Татарстан | 2021 | Конвейер винтовой ЭВК 2-200-2-1-1 – 2 шт. |
МУП «Старооскольский водоканал» | Старый Оскол, Белгородская область | 2021 | Конвейер винтовой ЭВК 2-200-10,75-3-1 – 1 шт. |
ОО «Теплосеть» | Ачинск, Красноярский край | 2021 | Конвейер винтовой ЭВК 2-200-10-3-1 – 1 шт. |
ООО «Горводоканал» | Пенза | 2020 | Конвейер винтовой ЭВК 2-200-12,5-4-1 – 1 шт. |
АО «Тамбовская сетевая компания» | Котовск, Тамбовская область | 2020 | Конвейер винтовой ЭВК 2-200-6,25-2-1 – 1 шт. |
ГП «Калугаоблводо-канал» | Калуга | 2020 | Конвейер винтовой ЭВК 2-200-6-2-1 – 1 шт. |
ЛУКОЙЛ-Нижегороднефтеоргсинтез (ООО «Велесстрой») | Кстово, Нижегородская обл. | 2020 | Конвейер винтовой ЭВК 300-13-3-2 – 1 шт. |
АО «Газпромнефть-ОНПЗ» (ООО «Агбор М») | Омск | 2019 | Конвейер винтовой ЭВК 2-200-10,5-3-1 – 1 шт. Конвейер винтовой ЭВК 2-200-7-2-1 – 1 шт. |
Биологические очистные сооружения г. Нурлат | Нурлат, Республика Татарстан | 2019 | Конвейер винтовой ЭВК 2-200-7-3-1 – 1 шт. Конвейер винтовой ЭВК 2-200-6-2-1 – 1 шт. Конвейер винтовой ЭВК 2-200-3-2-1 – 1 шт. |
МУП «Ижводоканал» | Ижевск | 2019 | Конвейер винтовой ЭВК 2-200-19-5-1 – 1 шт. |
АО «Альметьевск-Водоканал» | Альметьевск, Республика Татарстан | 2018 | Конвейер винтовой ЭВК 2-200-9.5-3-1 – 2 шт. |
АО «Тольяттисинтез» | Тольятти, Самарская обл. | 2018 | Конвейер винтовой ЭВК 2-200-7-2-1 – 1 шт. Конвейер винтовой ЭВК 2-200-4-1-1 – 3 шт. Конвейер винтовой ЭВК 2-200-10-3-1 – 1 шт. |
ООО «ЛОСБЕЛ» | Рогачев, Беларусь | 2018 | Конвейер винтовой (ЭВК) – 2 шт. |
МП трест «Водоканал» | Магнитогорск, Челябинская обл. | 2016 | Конвейер винтовой ЭВК 2-200-11.5-4-1 – 1 шт. |
МУП «Энергетик» | Павловский Посад, Московская область | 2018 | Конвейер винтовой ЭВК 2-200-10-3-1 – 1 шт. |
ООО «Барнаульский Водоканал» | Барнаул | 2017 | Конвейер винтовой ЭВК 2-200-19-4-1 – 1 шт. |
ПАО «Нижнекамскнефтехим» | Нижнекамск, Республика Татарстан | 2016 | Конвейер винтовой ЭВК 2-200-10.5-4-1 – 2 шт. |
МУП «Межрайкоммунводоканал» (ООО СК «Спец-Строй») | Стерлитамак, Республика Башкортостан | 2016 | Конвейер винтовой ЭВК 2-200-4.5-2-1 – 1 шт. |
ООО «Арзамасский водоканал» | Арзамас, Нижегородская обл. | 2016 | Конвейер винтовой ЭВК 2-200-8-3-1 – 1 шт. |
ООО «ПепсиКо Холдингс» | Домодедово, Московская область | 2016 | Конвейер винтовой ЭВК 2-200-7.5 – 1 шт. |
ЗАО «Интербудмонтаж», городские ОС г. Ашхабада | Ашхабад, Туркменистан | 2015 | Конвейер винтовой ЭВК 2-200-13 – 2 шт. |
ООО «Гепал» | Чернянка, Белгородская обл. | 2014 | Конвейер винтовой ЭВК 2-200-4-2-1 – 1 шт. |
ТОО «Караганды Су» | Караганда, Казахстан | 2014 | Конвейер винтовой ЭВК 2.200.14,8.3.0 – 1 шт. |
ОАО «Милкавита» (ОДО «Акваэкология») | Гомель, Беларусь | 2014 | Конвейер винтовой ЭВК 1-300-5.2.1.1 – 1 шт. |
МУП «Городской водоканал» | Волгоград | 2013 | Конвейер винтовой ЭВК 30 – 1 шт. |
